Releul este una dintre piesele electrice cele mai simple ca structură, dar în același timp una dintre cele mai importante în funcționarea corectă a unei mașini moderne.
La BMW E46 320d 136cp, releul maro dublu este o piesă mică, dar esențială pentru alimentarea unor consumatori importanți, în special pompa de motorină și sistemul de ștergătoare, în funcție de configurație.
De multe ori, în service, am văzut mașini trase pe dreapta sau care nu mai pornesc dintr-o problemă aparent „banală”: un releu care nu mai comută corect.
Ce este un releu și cum funcționează în termeni simpli
Un releu este un întrerupător electric controlat electric.
Pe scurt:
- primește un semnal mic (curent de comandă)
- închide sau deschide un circuit mai mare (putere)
Rolul lui este simplu:
→ protejează circuitul de comandă și permite controlul unor consumatori mari fără a trece tot curentul prin butoane sau ECU direct.
Într-un limbaj de service:
releul este „mâna electrică” care pornește sau oprește consumatori importanți.
Unde se află releul maro dublu la BMW E46 320d
La E46 320d 136cp, releul maro dublu se află:
- în compartimentul motor
- partea dreapta (privind din fața mașinii)
- în panoul de relee și siguranțe

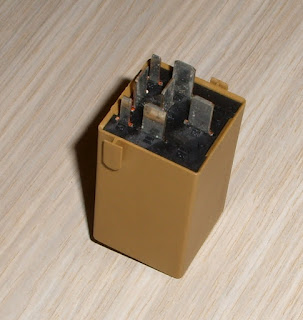

Este un releu compact, de culoare maro, cu funcție dublă internă.
Ce înseamnă „releu dublu”
Releul dublu înseamnă că în interior are:
- două circuite separate de comutare
- două funcții independente
La BMW E46, acest lucru este important pentru că:
→ poate alimenta mai multe sisteme fără a folosi două relee separate
În cazul de față, cele mai frecvente funcții sunt:
- alimentarea pompei de motorină
- alimentarea altor consumatori (ex: ștergătoare sau circuit auxiliar, în funcție de versiune)
Rolul releului maro dublu la E46 320d
În practică, acest releu are un rol critic:
1. Alimentarea pompei de motorină
Când pui contactul:
→ ECU trimite semnal
→ releul se activează
→ pompa primește curent
Fără el:
→ pompa nu pornește
→ motorul nu primește combustibil
2. Comutarea circuitelor auxiliare
În unele configurații:
- ștergătoare
- alimentări secundare
Simptome când releul maro dublu este defect
Din experiență, simptomele sunt clare, dar pot fi confundate ușor cu alte probleme:
- motorul învârte dar nu pornește
- nu se aude pompa de motorină la contact
- pornire intermitentă
- opriri bruște în mers
- lipsă alimentare combustibil
Un caz real din service:
Mașină E46 adusă pe platformă cu „defect pompă motorină”. În realitate, problema era doar releul dublu oxidat intern.
De ce se strică releul
Releul nu se strică mecanic, ci electric și termic:
1. Uzura contactelor interne
- arcuri slăbite
- contacte arse
2. Oxidare
- umiditate în compartiment motor
- condens
3. Supraîncărcare electrică
- consumatori mari
- tensiune instabilă
4. Vechime
Pe E46, multe relee sunt originale și au peste 15–20 ani.
Cum verifici corect releul maro dublu
În service, verificarea corectă se face astfel:
1. Test auditiv
- pui contact
- verifici dacă se aude pompa
2. Test înlocuire
- schimbi releul cu unul identic funcțional
- vezi dacă problema dispare
3. Test cu multimetru
- verificare continuitate
- verificare comandă bobină
- verificare ieșire curent
4. Verificare alimentare pompă
- măsori tensiunea la pompă
- verifici dacă primește 12V la contact
Greșeli frecvente în diagnostic
În practică, am întâlnit des:
- schimbare pompă motorină inutil
- schimbare ECU fără motiv
- ignorarea releului
- diagnoză superficială
Releul este mic, dar ignorarea lui duce la costuri mari inutile.
Diferența între releu defect și pompă defectă
Releu defect:
- nu se aude pompa
- problemă intermitentă
- pornire aleatorie
Pompă defectă:
- releul funcționează
- dar nu există presiune combustibil
- motorul nu pornește niciodată
Cât rezistă releul maro dublu
În medie:
- 10 – 20 ani
- depinde de temperatură și utilizare
Cum se comportă mașina când releul dublu începe să cedeze treptat
În practică, releele electrice nu cedează întotdeauna brusc. De multe ori, problema apare progresiv, iar asta este exact ceea ce face diagnosticarea mai dificilă.
La BMW E46 320d, un releu maro dublu care începe să își piardă contactul intern poate produce simptome intermitente. Asta înseamnă că uneori mașina pornește normal, alteori nu pornește deloc, iar alteori pornește după câteva încercări.
Din experiență, acest comportament este cel mai înșelător pentru șoferi, pentru că dă impresia de „problemă mare și imprevizibilă”, când de fapt cauza este un contact electric instabil.
Caz real din service: simptom confundat cu pompă de motorină
Am avut în service un BMW E46 320d care venea cu următoarea plângere:
mașina nu pornea dimineața, dar pornea perfect după câteva ore sau după ce era mișcată.
Clientul schimbase deja:
- pompă de motorină
- filtru de combustibil
- chiar și senzor de arbore cotit
Problema rămânea.
Când am verificat sistemul corect, am observat un detaliu simplu:
la momentul punerii contactului, pompa de motorină nu primea tensiune constantă.
Releul maro dublu avea contacte interne oxidate. La rece nu făcea contact, iar după câteva încercări sau după ce se încălzea ușor, începea să funcționeze.
După înlocuirea releului:
→ motorul a pornit instant
→ problema a dispărut complet
Asta este un exemplu clasic de diagnostic greșit din grabă.
De ce releul poate imita defecte grave ale motorului
Releul este parte din lanțul de alimentare. Dacă el nu funcționează corect, simptomele apar ca și cum problema ar fi mult mai serioasă decât este în realitate.
De exemplu:
- lipsă alimentare pompă → pare defect pompă
- pornire grea → pare senzor arbore cotit
- oprire în mers → pare ECU sau injecție
În realitate, ECU poate fi perfect funcțional, dar nu are ce controla dacă nu primește feedback corect din circuitul de alimentare.
Asta este motivul pentru care în diagnoza auto serioasă se pornește întotdeauna de la elementele simple înainte de a merge spre componente costisitoare.
Cum influențează temperatura și vibrațiile releul
Compartimentul motor la BMW E46 este un mediu dificil pentru componente electrice. Releul este expus constant la:
- temperaturi ridicate
- vibrații de la motor diesel
- variații de umiditate
- cicluri de pornire/oprire frecvente
În timp, aceste condiții duc la:
- slăbirea contactelor interne
- microfisuri pe lipituri
- oxidare la pini
Din acest motiv, chiar dacă releul „pare bun” la exterior, interiorul poate fi deja compromis.
Test simplu pe care îl poți face înainte de service
Există o metodă simplă folosită des în practică:
- se scoate releul din soclu
- se verifică dacă are miros de ars sau urme de oxid
- se înlocuiește temporar cu un releu identic funcțional
Dacă mașina pornește imediat după schimb:
→ problema este confirmată
Acest test este mult mai rapid decât diagnoza computerizată în multe cazuri simple.
De ce releul este adesea ignorat
În service-uri, multe persoane sar peste verificarea releelor din câteva motive:
- sunt piese ieftine
- nu sunt „vizibile” ca defect
- nu dau erori clare pe tester
Dar realitatea este că exact aceste piese simple sunt responsabile pentru multe probleme aparent complicate.
În special la BMW E46, unde instalația electrică îmbătrânește, releele devin puncte slabe foarte frecvente.
Când trebuie schimbat preventiv
Nu există un interval fix de schimb, dar din experiență:
- după 15–20 ani de utilizare
- la porniri intermitente
- la orice semn de alimentare instabilă
Este mai ieftin să fie înlocuit preventiv decât să cauți alte probleme inexistente.
Legătura dintre releu și diagnoza corectă
Un aspect important este că diagnoza auto nu trebuie să însemne doar citirea erorilor.
La BMW E46 320d, multe probleme electrice:
- nu generează erori directe
- sau apar erori secundare, nu cauza reală
De aceea, verificarea fizică a componentelor precum relee, siguranțe și alimentări este esențială înainte de concluzii costisitoare.
Concluzie
Releul maro dublu de pe BMW E46 320d este o piesă mică, dar cu rol critic în alimentarea motorului. De multe ori este ignorat în diagnoză, deși poate fi cauza directă pentru porniri greoaie sau lipsa completă a alimentării cu motorină.
În service, am învățat că înainte să schimbi pompe, senzori sau ECU, trebuie verificate întotdeauna elementele simple: relee, siguranțe și alimentări.
Idei de reținut
- releul controlează alimentarea pompei de motorină
- poate avea funcții duble
- defectul poate imita alte probleme grave
- verificarea se face simplu cu test de înlocuire
- oxidarea este una dintre cele mai frecvente cauze
Opinie personală
Din experiență, releele sunt printre cele mai subestimate piese electrice. Mulți sar direct la concluzii complicate, dar de multe ori problema reală este un contact simplu oxidat sau un releu îmbătrânit.
Am văzut mașini tractate degeaba, când soluția era o piesă de câțiva zeci de lei.
